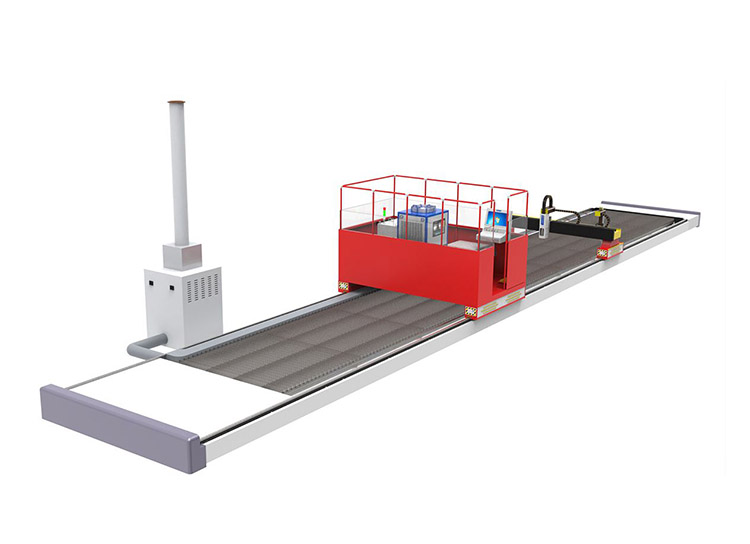

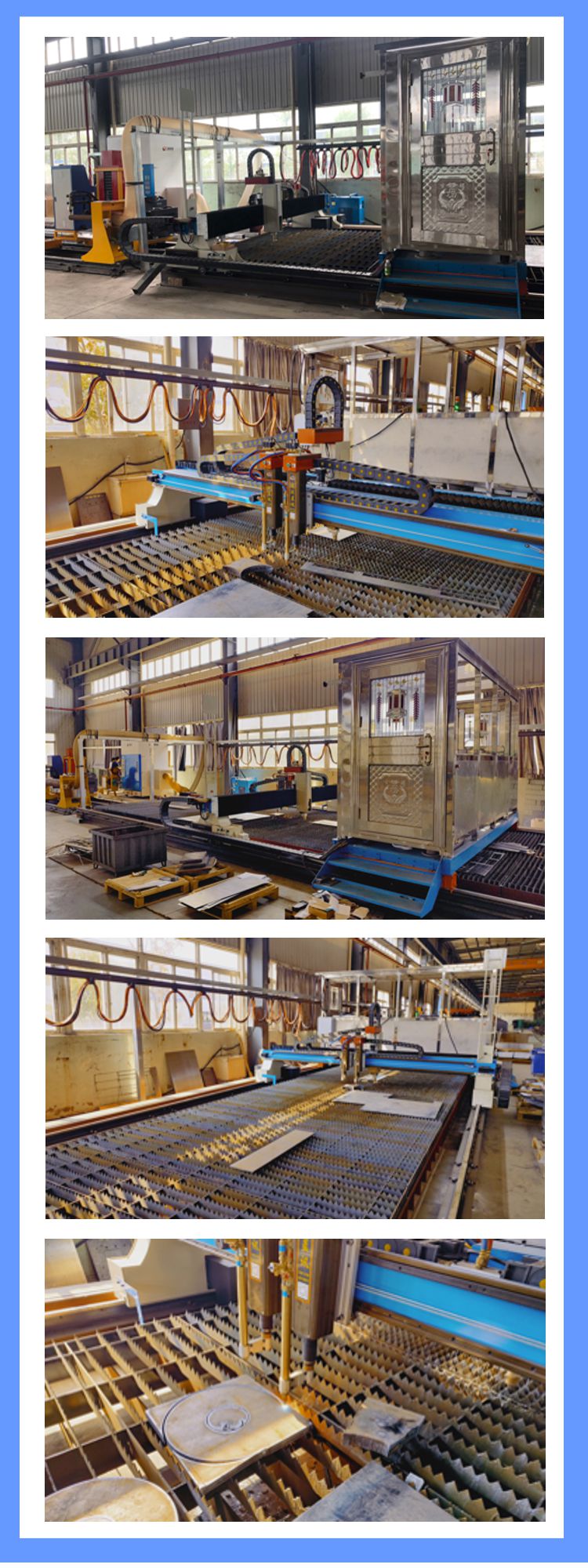

此设备，为前述地轨式激光切割机或地轨式激光、火焰、等离子多功能切割机，当其切割幅面长度较大时，必需要采用的双梁式设备方案。

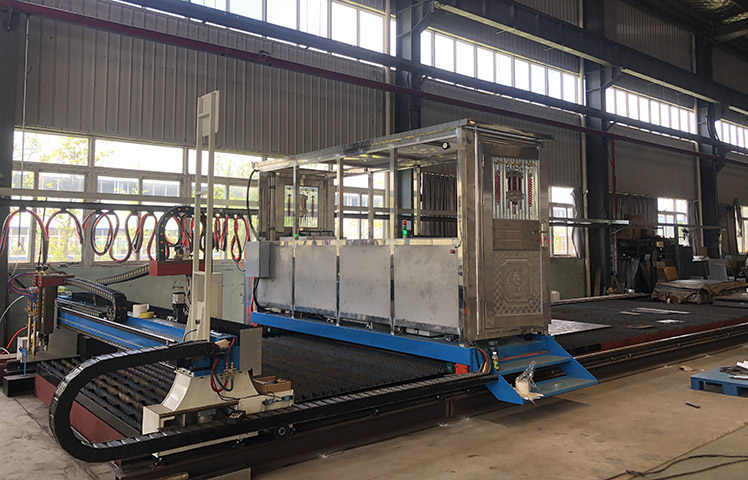

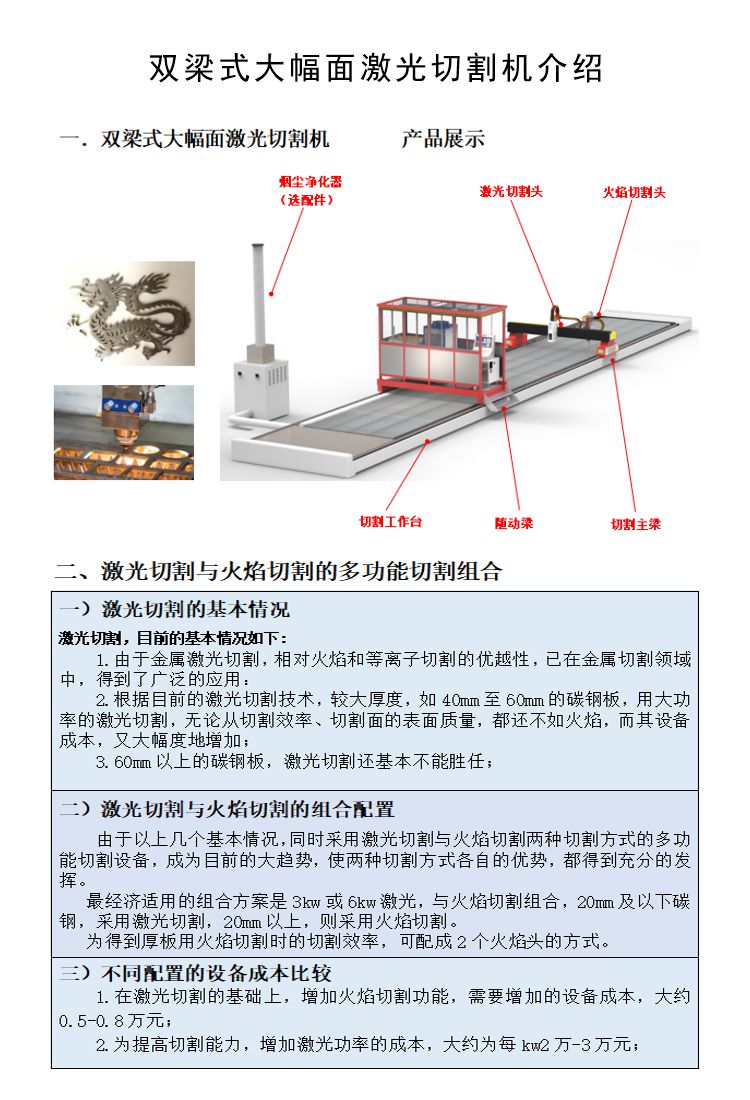

       激光器、冷水机、控制系统、等离子电源等设备组合到辅助梁上，切割头梁高速切割移动，辅助梁与切割头主梁保持一定的距离范围，并平稳柔性地跟随主梁移动。

       该双梁结构方案，能很好地解决过前述设备切割幅面太长时，导致光缆、控制线缆、拖链过长所造成的激光功率衰减、伺服线路干扰、拖链塌腰等实际使用问题。

      幅面长度大于14m时，所必需采用的设备。

      图中烟尘净化设备，能很好地解决切割环境污染。属于选配件。
