型钢切割机主要技术问题

及蓝讯型钢切割机的特点

一、型钢切割机的主要技术问题

1.     型钢切割机型材切割功能

型钢切割机，主要用于H型钢、工字钢、槽钢、角钢等多种型材的切割；

2.     型钢切割图形输入方式

由于型钢，都由几个面构成。而需要切割的图案，往往会分布到几个面上，所以所需切割的图形，为三维图形结构。三维切割图形的输入，比平面切割图形的输入，难度要大得多。

3.     型钢的斜切功能

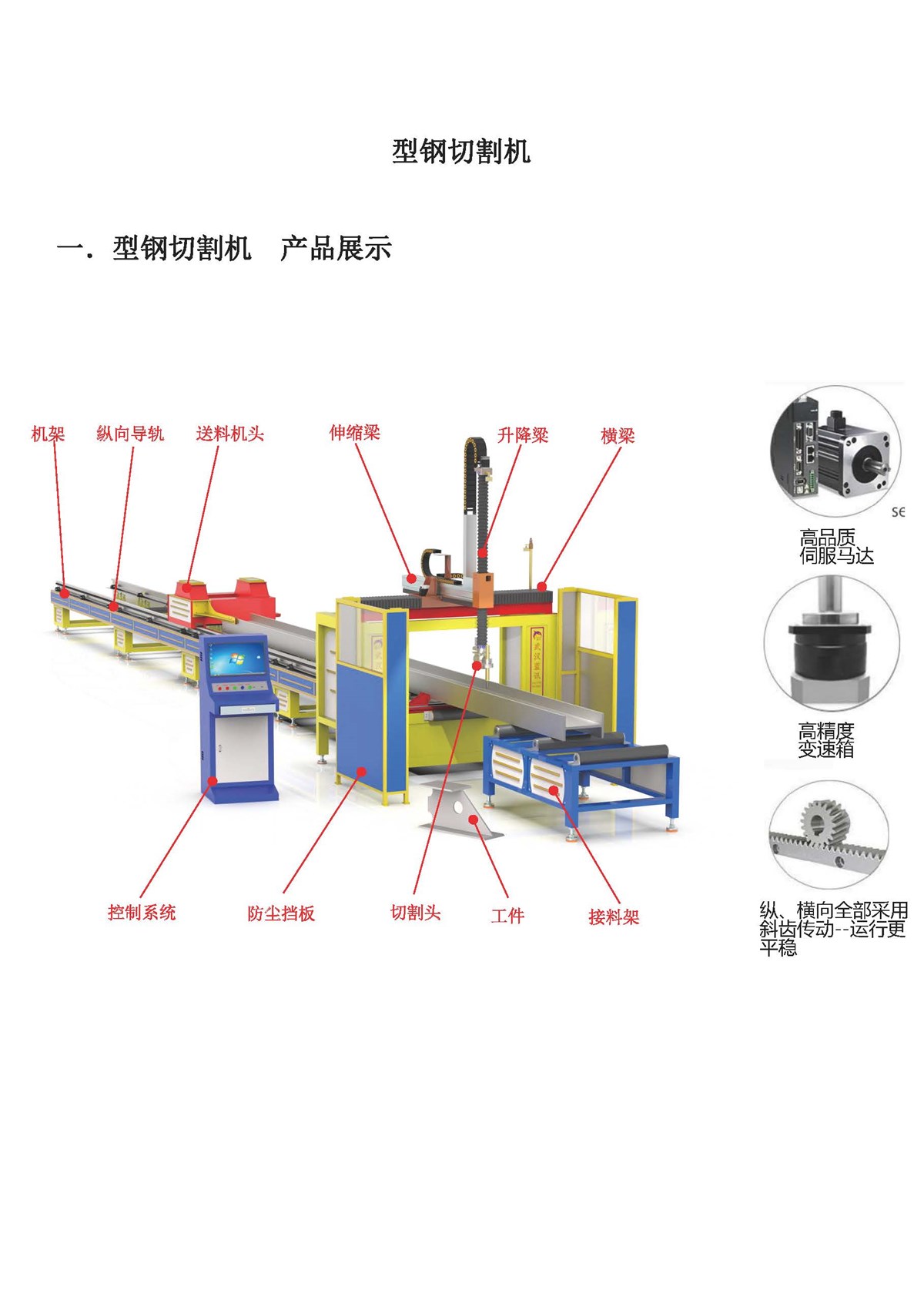

根据型钢在实际工程应用的情况，两工件之间，往往需要成一定角度的相互搭接（如图1所示）。为实现H型钢的两件成一定角度搭接，其翼板必须切割成斜面（参见图1）。为此，需要设备在切割此面时，必须使切割枪转成图1中所示的，与H型钢轴线成一定角度的姿态。

目前很多企业生产的型材切割机，割枪不能实现这种摆放姿态，从而实现不了翼板面的斜切功能。

4.     切割枪沿型材轴向的伸缩控制

在型材上，切割各种图案（例如切一个圆孔），这是型材切割设备必须具备的基本功能。

实现其切割，目前的型钢切割设备，有两种实现方式：一是切割枪能沿型材的轴向移动（参见图1），配合切割枪的横向移动来完成。另一种是，切割枪没用沿型材轴向方向移动的轴，只能是送料机头来回拉动型材，再配合切割枪的横向移动来实现。

用型材的往复移动来实现型材上的图形切割，由于型材有一定重量，会影响切割效率。当型材规格较大时，效果将会受到很大影响，甚至完全不可行；

                                           图1  H型钢翼板斜切

5.     尾料问题

不同结构的型钢切割机，型钢的尾料长短会有较大差别，这样会带给客户不同的材料浪费。所以，尾料长度，也是衡量型钢切割设备性能的一个很重要指标；

6.     材料推送方式

目前，世面上有两种结构的材料推送方式：一种是材料末端推送，一种是推送机构放置在接近切割头处，采用往复倒动推送方式。后者设备制造成本低，但使用时效率低，可靠性差。

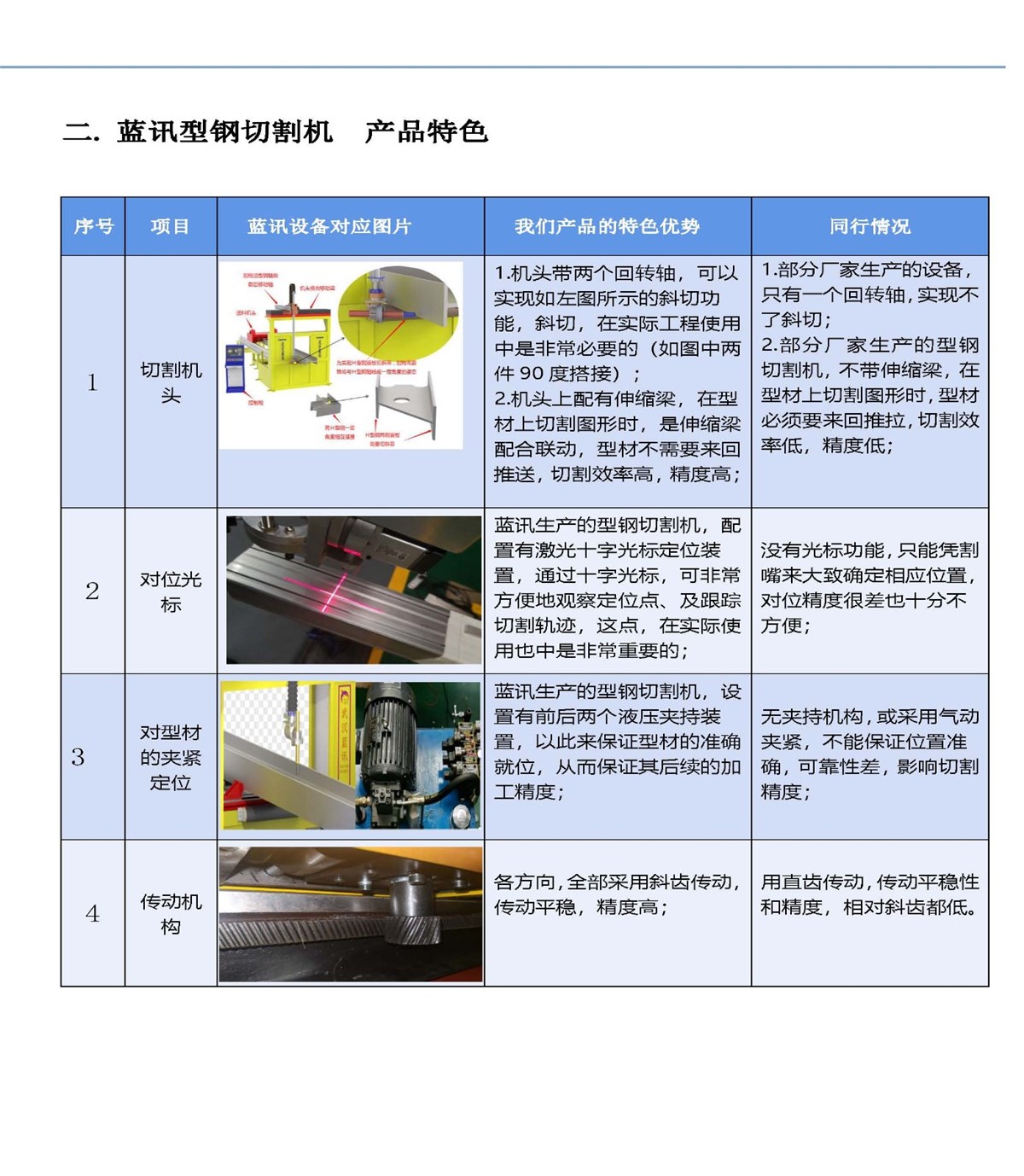

二、蓝讯型钢切割机特点

蓝讯公司研发的型钢切割机，结合实际应用，在充分分析各种应用需求的基础上，针对以上型钢切割机的各项技术要点，全面创新了型钢切割机的机械结构，研发了完善的图形输入和切割控制软件，所研制的型钢切割设备，性能远优于同行。具体表现在：

1.     能完成H型钢、工字钢、槽钢、角钢等多种型材的切割；

2.     图形输入方式，采用简单的型材各面展开，用展开后的平面画图来完成三个面的切割图形绘制，并即刻显示三维图形效果，操作非常简单明了，且直观形象，普通操作人员即可胜任；

3.     同时，将经常会用到的图形，做成参数化图形库，极大地简化了图形输入方式。公司还可根据用户需要，添加相应的专用图形库。

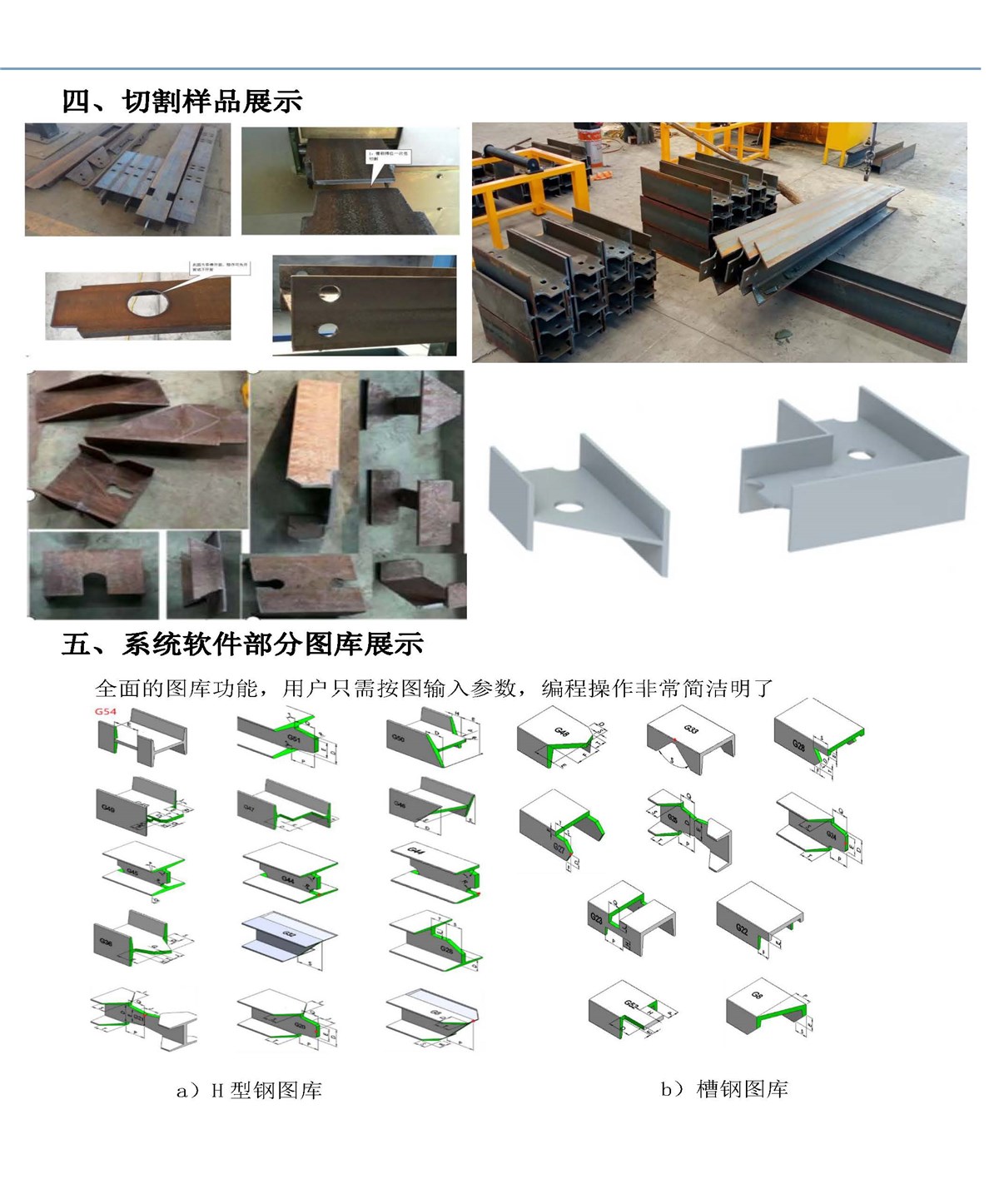

当前已有的标准图形库如图2-1及图2-2所示：

                                 图2-1   蓝讯型钢切割标准图形库(H型钢)

                                    图2-2   蓝讯型钢切割标准图形库(槽钢)

4.     型钢翼板的斜切功能

型钢切割机，设计有实现前述型钢翼板斜切的摆轴（参见图1），能满足翼板各种角度斜切的需求。

5.     切割枪沿型材轴向的伸缩移动

蓝讯型钢切割机，设计有切割枪沿型材轴向伸缩移动的轴（参见图1）。在型材上切割图案时，都是切割枪的轴向和横向移动来完成，型材不需要做配合移动，这样，能很好地进行快速图形切割，大大提高切割效率、切割可靠性和切割精度。送料机头，只起对型材的向前推送作用。再大的型材，都能精准地推送到位，实现精确切割；

6.     无尾料

蓝讯的型钢切割设备，增加一定配置，可实现全无尾料切割。

7.     材料末端的推送方式

蓝讯的型钢切割设备，采用在材料末端的推送方式，既能保证推送精度，又能有更好的切割推送效率；

8.     其他功能特点

除以上特点外，蓝讯型钢切割机，还有以下特点：

1）  各轴全部采用伺服驱动，具有更好的精度、可靠性和维护性；

2）  采用24kg推送导轨（多数采用T轨）；

3）  推送导轨、机头横梁，全部采用斜齿传动，具有更好的运行平稳性；

4）  推送采用伺服双边驱动，推送力更强，更平稳；

5）  设置材料前后两端夹紧（有的厂家设备无夹紧机构），能始终确保材料与机床的准确相对位置，从而保证切割精度；

6）  夹持机构采用液压夹紧（多数采用气动），具有更好的夹紧可靠性；

7）  可以根据用户需求，配置成火焰切割，或等离子切割，或火焰、等离子两用切割。

蓝讯公司型钢切割机的以上各种性能特点，全部针对实际需求设置，请各需求单位，严谨审核以上功能的必要性，并以此来选购型钢切割设备！
