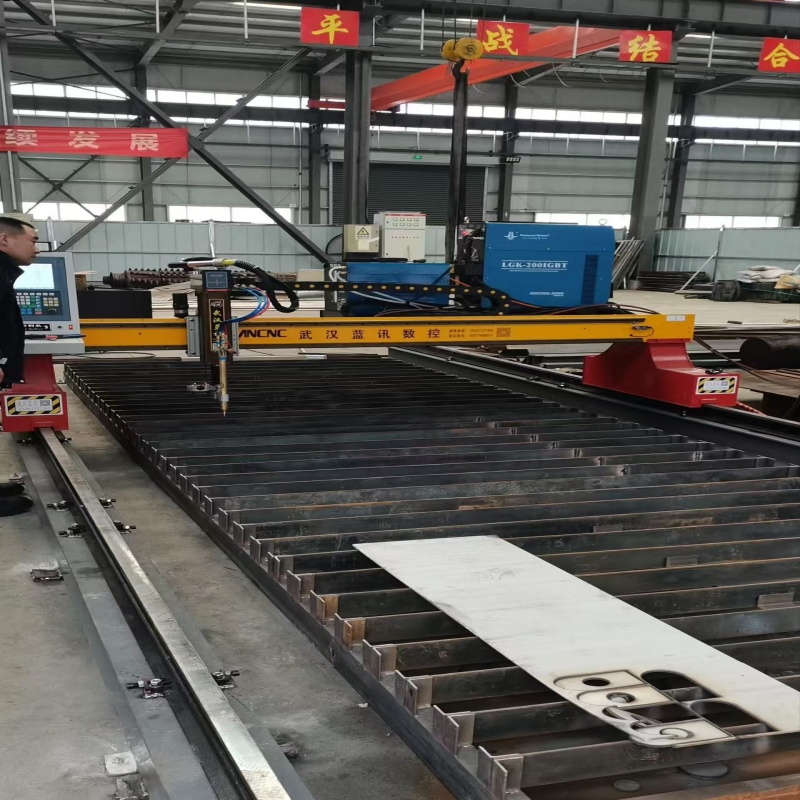

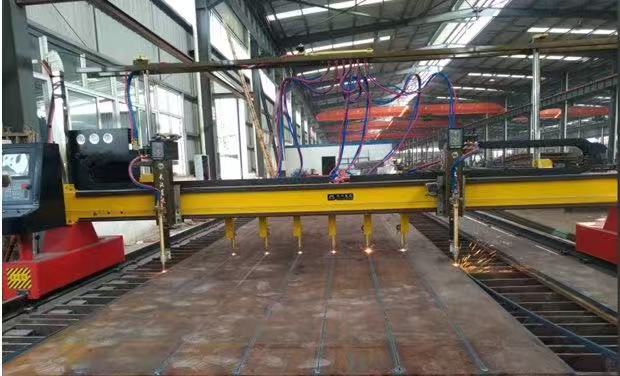

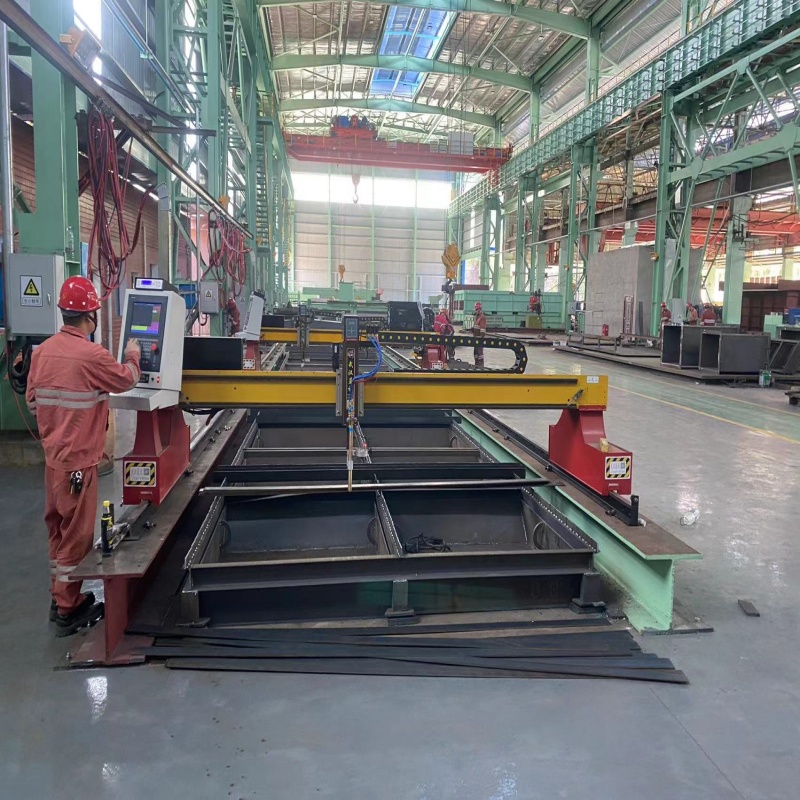

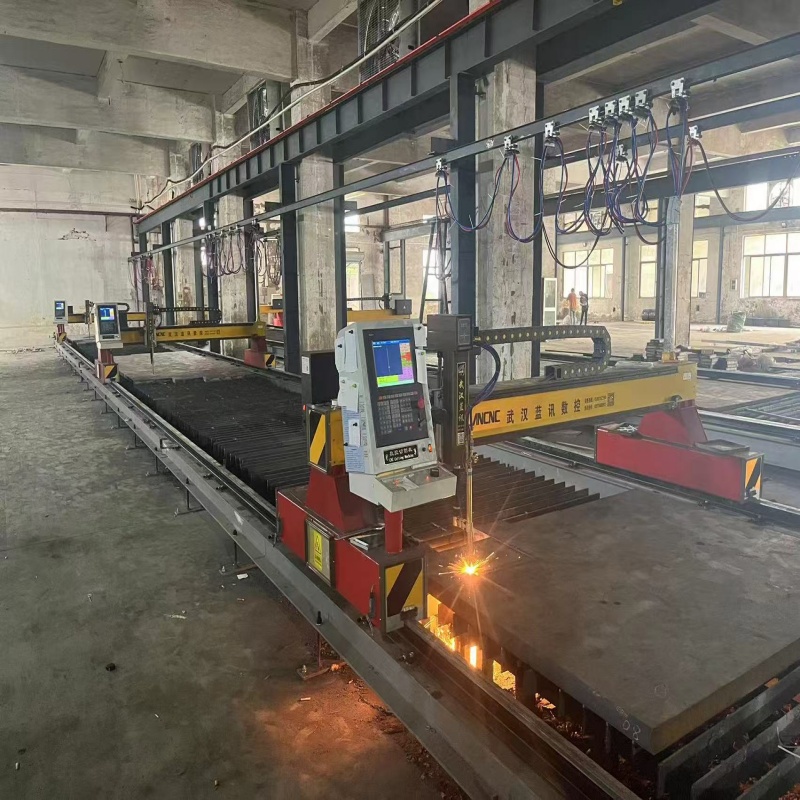

1. 设备机型：重型龙门火焰等离子两用数控切割机

2. 有效加工幅面：可按需定制2m‑8m跨度，行走长度按需加长

3. 切割工艺：火焰切割+等离子切割两用配置

4. 适用板材：普通碳钢、合金钢、锰板

5. 切割厚度：火焰30‑200mm；等离子6‑50mm

6. 加工功能：直条下料、异形零件切割、0‑45°自动坡口加工

7. 控制系统：工业专用板材切割数控系统，二维轨迹仿真预览

8. 适配软件：CAD、Tekla、Fastcam全自动套料软件

9. 传动结构：双边精密伺服齿条同步传动

10. 机架配置：加厚钢结构机架，时效去应力处理

11. 供电规格：380V工业三相电源

12. 配套服务：上门安装、调试、实操培训、整机质保、终身技术售后

蓝讯设备外观、结构、组成

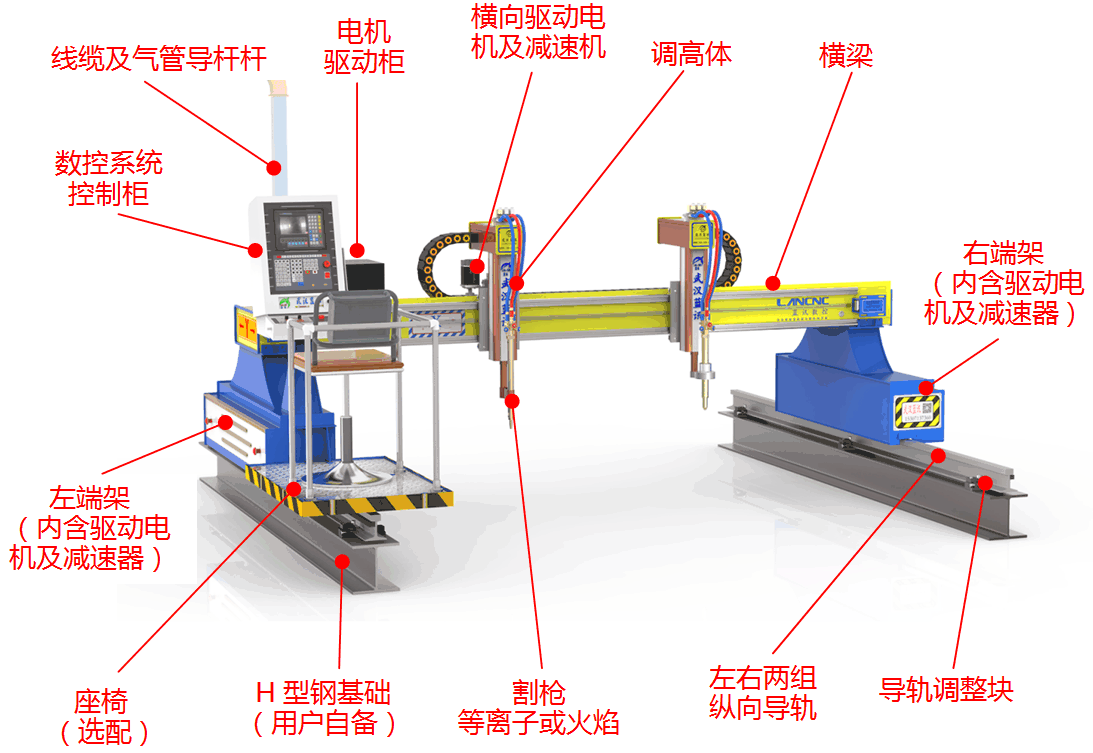

该龙门式设备的外观及结构如图1-1所示。

图1-1：龙门式切割机外观及结构

该龙门式设备主要由以下几个部分组成：

• 龙门架：包括激光下料的板焊横梁+左右支撑端架；
• 控制系统柜：包括数控系统及操作面板等；
• 伺服电机驱动柜：内含三套伺服驱动器及配套连接电气部件；
• 火焰切割调高升降体总成（选配）：包括火焰切割调高体（选配）、火焰割枪及配套的电磁阀、气管、自动点火装置、控制电缆等；
• 等离子切割调高升降体总成（选配）：包括等离子切割调高体、等离子弧压自动调高器、控制电缆等；

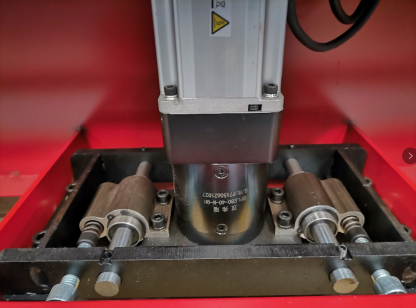

• 横向及纵向伺服电机行走驱动装置：包括伺服驱动器、伺服电机及配套的行星减速机、齿条/齿轮；
• 纵向双边导轨及H型钢基础（H型钢基础需客户自备）；
• 等离子电源及配套等离子割枪等（按用户需要选配）。

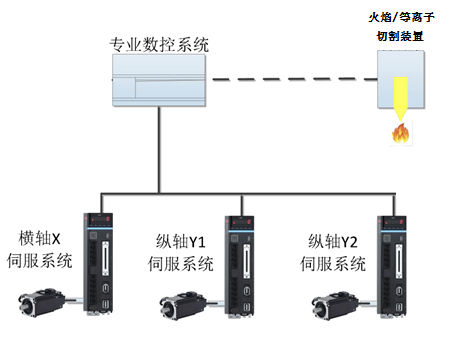

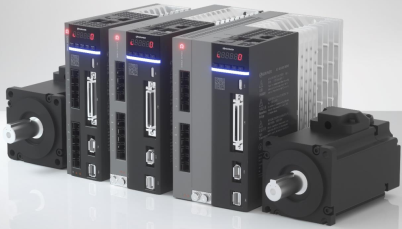

整机控制系统主要由数控系统、X/Y轴交流伺服驱动器及相配套的伺服电机组成，如下图1-3所示。

图1-3：整机控制系统组成

                                                                                蓝讯产品制造特色工艺及产品性能优势
